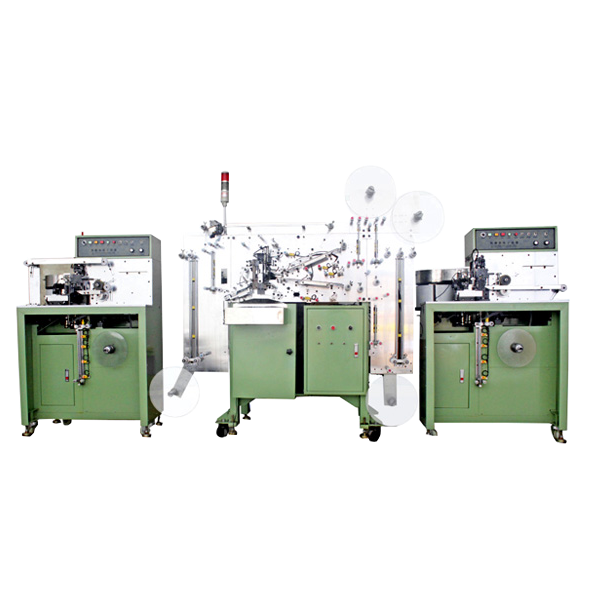

HLX-800全自动钉接卷绕机

基本参数

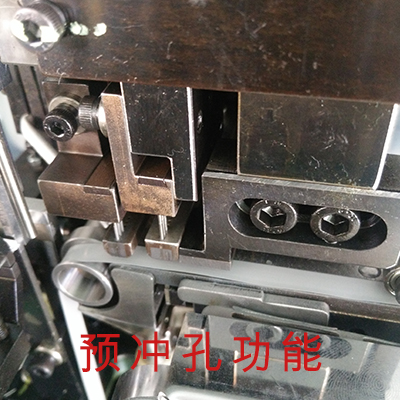

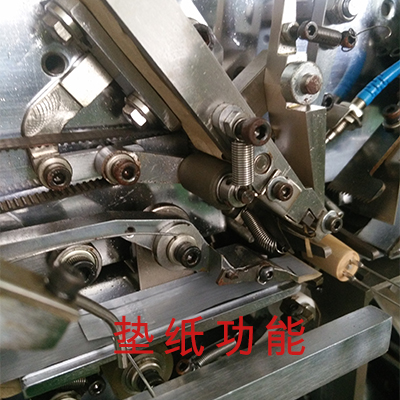

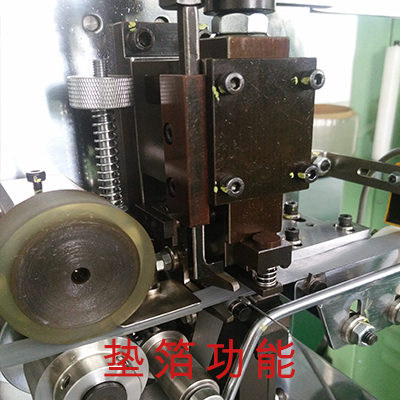

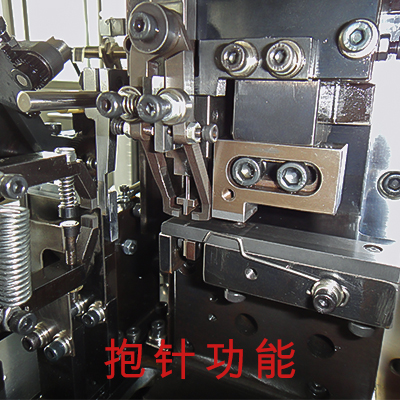

功能&配件


产品详情

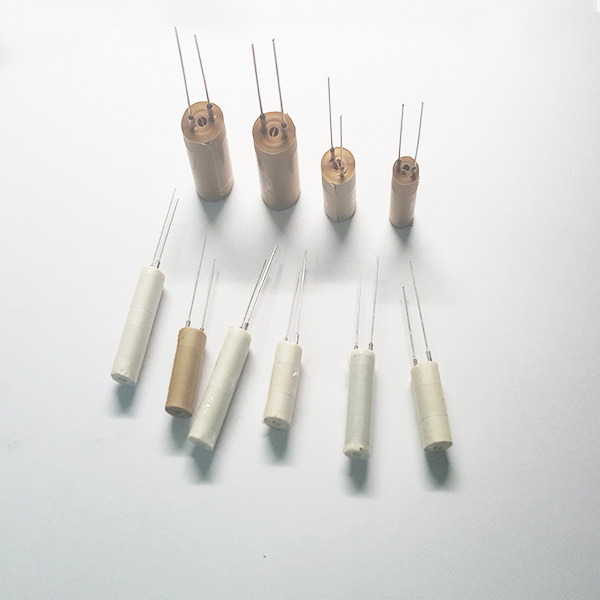

生产出的产品Produced product


一、概要

钉接卷绕三机一体,性能可靠,可提升空间使用率。无传统铝接头及混料问题,降低人力及材料成本。卷绕出产品(素子),高度,直径大小可设定。


二、工艺要求及工艺参数.
1.使用规格

BODEL  APPLICATION

HLX-800(适用¢13-¢22)

铝箔宽度

15-40mm

钉针针数

2 - 8

钉针距离

2.5

电解纸宽度

18 – 45

卷针直径

¢3.5   ¢4.0

完成方式

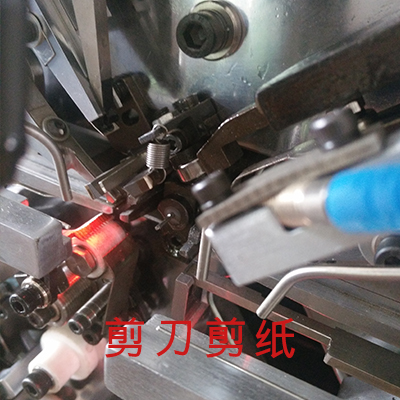

剪刀,胶带,吸尘


2铝箔长度与机械速度:±5﹪.

产品规格

¢13 X 25L

¢16 X 26L

¢18 X 30L

¢22 X 36L

速度(个/分)

19 ~ 23

14 ~ 19

12 ~ 15

8 ~ 12


三、操作要求:

(1)可通过更换规格件,适用不同规格产品。

(2)操作调整及维护简便安全。换型方便快捷。

(3)本机采用名牌PLC可编程式电路控制,其钉接,卷绕长度,速度用文本显示器设定,故障显示直接,设定操作方便。


4.产品要求

(1)钉接部份

②A部距离尺寸跟据厂家要求


(2)绕卷部份



①  电解纸重叠

②  正负箔重叠

③B= 2A (厂家要求)

④  两导针中心距跟据厂家要求


四、设备要求:

1,钉接卷绕三机一体,性能可靠,节约人力并有效降低材料损耗机减少混料。

2.机械传动机构,采用双伺服马达系统,主传动轴及卷轴采用伺服定位装置,

确保品质稳定,针距及导针对立极佳,速度快,产能高。

3.本机采用名牌PLC可编程式设计电路控制,其钉接,卷绕长度,速度用文本显示器设定。故障显示直接,设定操作方便。

4.本机之各模具皆采用高精密研磨处理,零部件具有精密度高,硬度达标,抗磨性强,

外形美观等特点。
