LXT-4500全自动耳片焊式钉捲机

基本参数



功能&配件


产品详情

生产出的产品





设备简介


1.本机是以生产1对.2对和3对耳片(Tab)之素子的大型卷绕机器,动作时会自动铆钉.卷绕.贴胶带.自动排料。可采用两层纸或四层纸卷绕的方式。

2.本机电器控制部分采用西门子PLC控制,所有伺服马达采用台达最高阶A2系列,气动元件采用SMC系列,使本设备的稼动更加稳定。

3.本机的参数都在人机上设定,简单快捷,包含卷针角度,放料马达正反转,送箔行程等等。且生产之后的资料可以储存和调用。

4.本机焊接部分采用油压焊接,使导片与铝箔之间的焊接更加稳定。

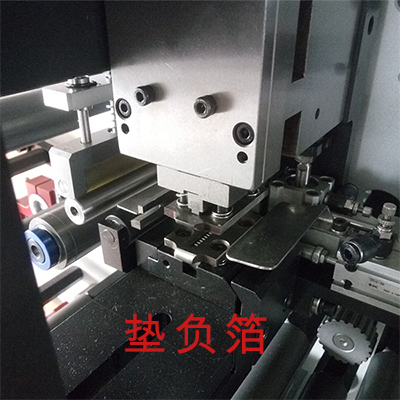

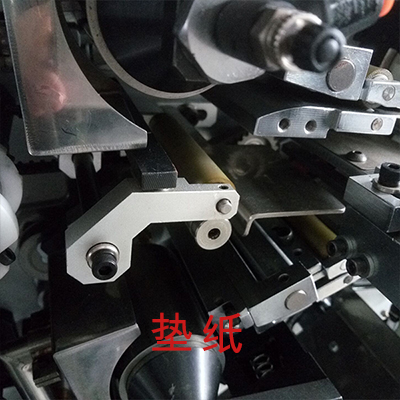

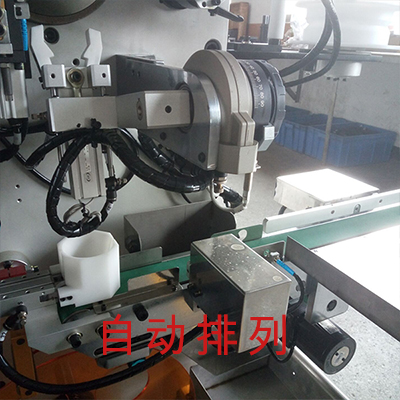

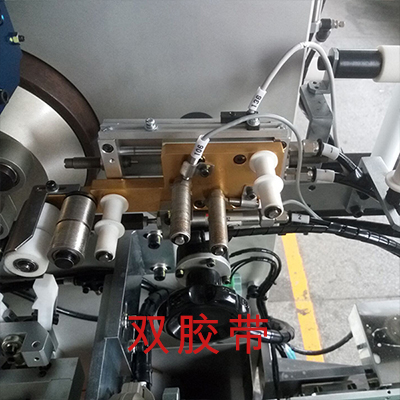

5.本机出机标准功能和配件:垫纸,垫箔,双胶带,各易损件计数,先卷纸,先卷负箔,尾卷负箔,马达正反转,以及自动排列功能。卷绕针为Ø5,齿形为条形。

6.本机机械结构较传统机也有改良,耳片焊接.耳片送料.铝箔送料.铝箔进料.折度等,消除了传统机的弊端。


设备运转条件

1. 电源:3相220V,  50/60Hz。

2. 空气压力:5.5kg/cm²。

3. 材料规格:

材料

宽度

厚度μM

材料最大外径

材料最大内径

材料最大重量

备注

正箔

20〜60

40〜120

400

40

12KG

材料内经不同时,请提出具体尺寸.

负箔

20〜60

15〜90

400

40

13KG

电解纸

24〜64

10〜90

400

38

5KG

胶带

6〜15

50〜100

280

152

5KG

最高180MM


机器尺寸.颜色

尺寸(CM)

(W)180*(D)245*(H)195

重量(KG)

N .W

1650

G .W

1800

塗裝色

標准色(电脑白)


产品规格及速度

铝箔长度

700m/m-1000m/m

1000m/m-1500m/m

1500m/m-2000m/m

产能(秒/只)

5.5~7s

8.5~9.5s

11.5~12.5s(5~10)


本速度为参考值,根据材料的物性和厚度不同,速度可能达±50%。

卷绕方式.方向



A=30mm   B=24mm    C=1.5〜3mm    D=500~3500mm

E=1.5mm  F≧0.1secs  G≧600MM
